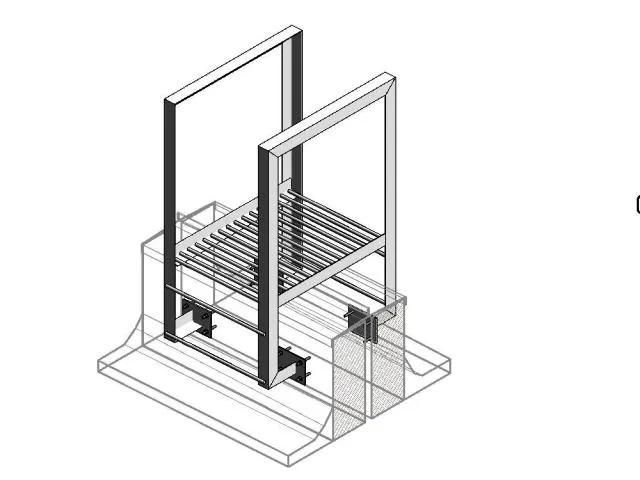

Переходной мостик через парапет с ограждением, проект с размерами.

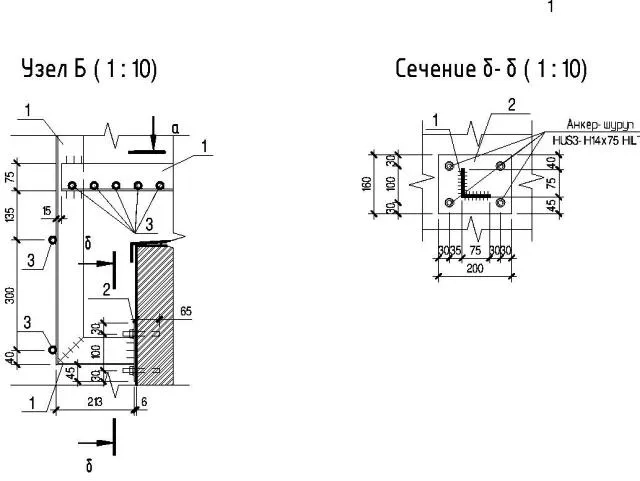

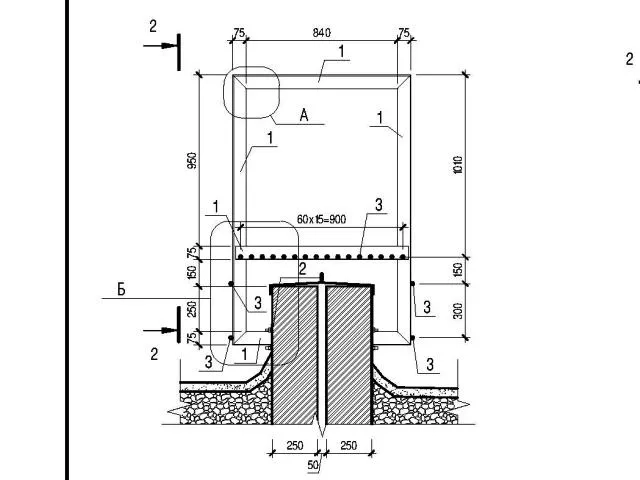

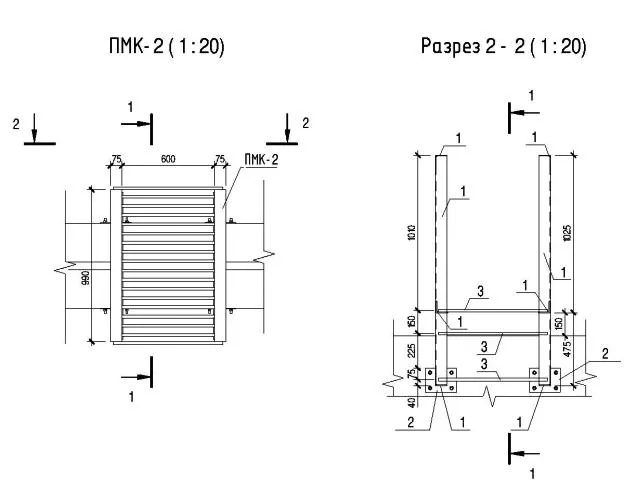

Внешний вид, размеры, чертежи в разрезе, крепление узлов, спецификация металлопроката, ведомость элементов. Формат ПДФ PDF, скачать, смотреть, бесплатно.

1. Общие указания по изготовлению и монтажным работам см. лист № 1, с техническим заданием и параметрами.

2. Все соединения сварные. Материалы для сварки принимать в соответствии с требованиями прил. Г СП16.13330.2017.

3. Минимальную толщину швов принимать по табл. 38 СП16.13330.2017, но не более 1,2t; где t - min толщина одного из свариваемых элементов.

4. Стальные конструкции изготовлять в соответствии с требованиями: ГОСТ 23118-2012 "Конструкции стальные строительные. Общие технические условия"; СП 53-101-98 "Изготовление и контроль качества стальных строительных конструкций".

5. Стальные элементы огрунтовать антикоррозийным грунтом "Уникор-М" в заводских условиях. При повреждении данного слоя на строительной площадке его необходимо восстановить. Цвет грунтовки "Уникор-М", покрытие по грунтовке и его цвет см. черт. АР.

6. Установку анкеров HILTI производить в соответствии с инструкцией поставщика данных крепежных элементов (метизы).

7. Используемый металл: Прокат горячекатаный листовой ГОСТ 19903-2015. Прокат сортовой стальной горячекатанный круглый ГОСТ 2590-2006. Уголки стальные горячекатаные равнополочные ГОСТ8509-93.
