Проект бетонной лестницы с огаждением.

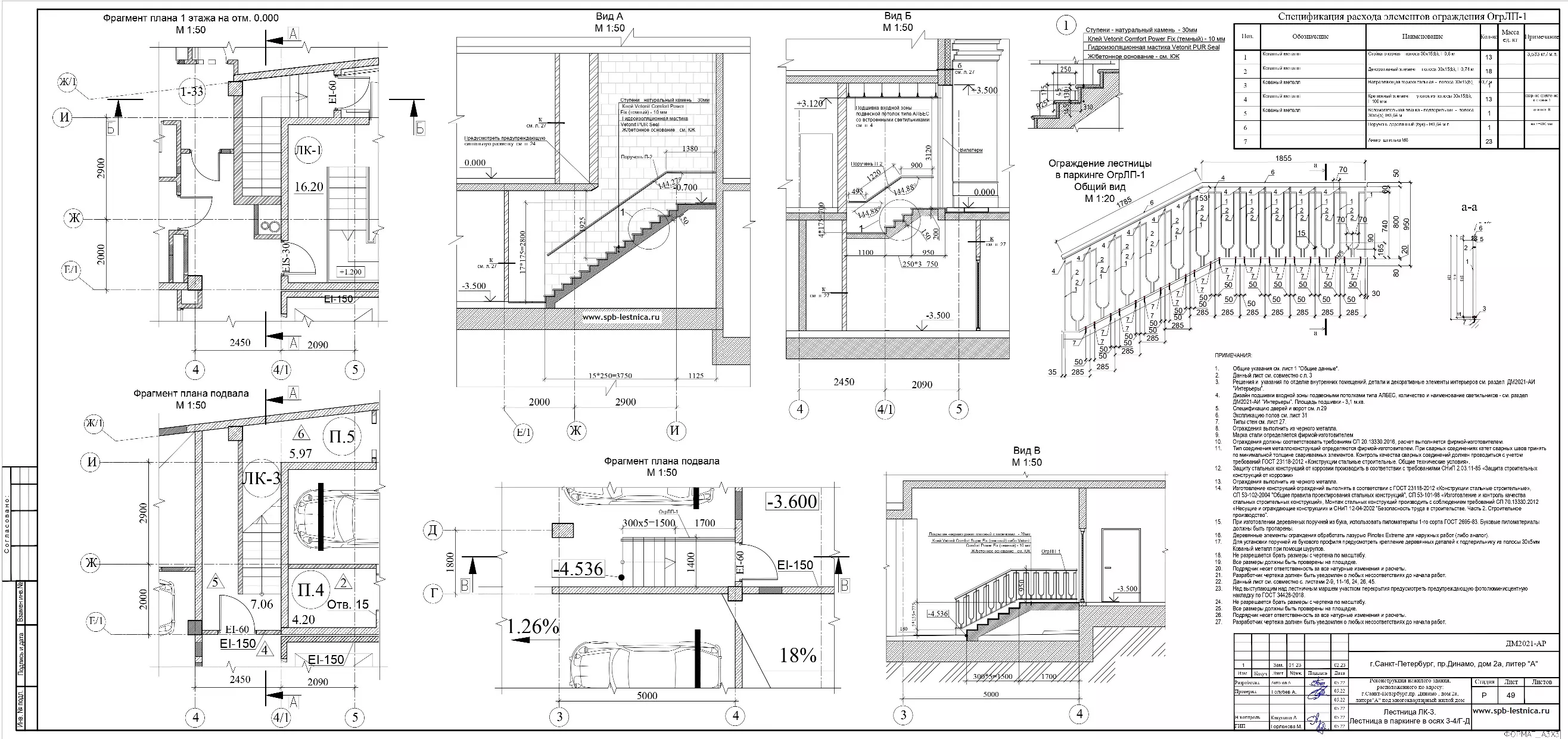

Проект разработан для изготовления лестницы из бетона внутри здания. На чертежах указаны размеры по высоте ступеней, длина маршей и ширина.
Согласно проекта ограждение должно быть из металла с деревянными перилами из бука. Подробное описание с детелировкой и разрезами пришлем по запросу.
Примерная стоимость отделки бетонной лестницы согласно данного технического задания (ступени дуб, подступени мдф, ограждение данной формы), примерно 15 000 рублей/ступень и ограждение 40 000 руб./м. пог., по ценам 2023 года. Данный проект можете бесплатно скачать для образца.
ПРИМЕЧАНИЯ:
1. Общие указания см. лист 1 "Общие данные".
2. Данный лист см. совместно с л. 3/2090.
3. Решения и указания по отделке внутренних помещений, детали и декоративные элементы интерьеров см. раздел ДМ2021-АИ "Интерьеры".
4. Дизайн подшивки входной зоны подвесными потолками типа АЛБЕС, количество и наименование светильников - см. раздел ДМ2021-АИ "Интерьеры". Площадь подшивки - 3,1 м. кв.
5. Спецификацию дверей и ворот см. л.29.
6 Экспликацию полов см. лист 31.
7. Типы стен см. лист 27.
8. Ограждения выполнить из черного металла.
9. Марка стали определяется фирмой-изготовителем.
10. Ограждения должны соответствовать требовниям СП 20.13330.2016, расчет выполняется фирмой-изготовителем.
11. Тип соединения металлоконструкций определяются фирмой-изготовителем. При сварных соединениях катет сварных швов принять по минимальной толщине свариваемых элементов. Контроль качества сварных соединений должен проводиться с учетом М 1:50 требований ГОСТ 23118-2012 «Конструкции стальные строительные. Общие технические условия».
12. Защиту стальных конструкций от коррозии производить в соответствии с требованиями СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».
13. Ограждения выполнить из черного металла.
14. Изготовление конструкций ограждений выполнять в соответствии с ГОСТ 23118-2012 «Конструкции стальные строительные»; СП 53-102-2004 "Общие правила проектирования стальных конструкций", СП 53-101-98 «Изготовление и контроль качества. «Несущие и ограждающие конструкции» и СНиП 12-04-2002 "Безопасность труда в строительстве. Часть 2. Строительное производство".
15. При изготовлении деревянных поручней из бука, использовать пиломатерилы 1-го сорта ГОСТ 2695-83. Буковые пиломатериалы должны быть пропарены.
Покрытие керамогранит матовый с засечками - 20 мм.
16. Деревянные элементы ограждения обработать лазурью Ритоех Ехтете для наружных работ (либо аналог). Для установки поручней из букового профиля предусмотреть крепление деревянных деталей к подперильнику из полосы З0х5мм.
18. Не разрешается брать размеры с чертежа по масштабу.
19. Все размеры должны быть проверены на площадке.
20. Подрядчик несет ответственность за все натурные изменения и расчеты.
21. Разработчик чертежа должен быть уведомлен о любых несостветствиях до начала работ.
22. Данный лист см. совместно с. листами 2-9, 11-16, 24, 26, 45.
23. Нед выступающим над лестничным маршем участком перекрытия предусмотреть предупреждающую фотолюминисцентную накладку по ГОСТ 34428-2018.
24. Не разрешается брать размеры с чертежа по масштабу.
25. Все размеры должны быть проверены на площадке.
26. Подрядчик несет ответственность за все натурные изменения и расчеты.
27. Разработчик чертежа должен быть уведомлен о любых несостветствиях до начала работ.
