Проектирование лестниц для дома.

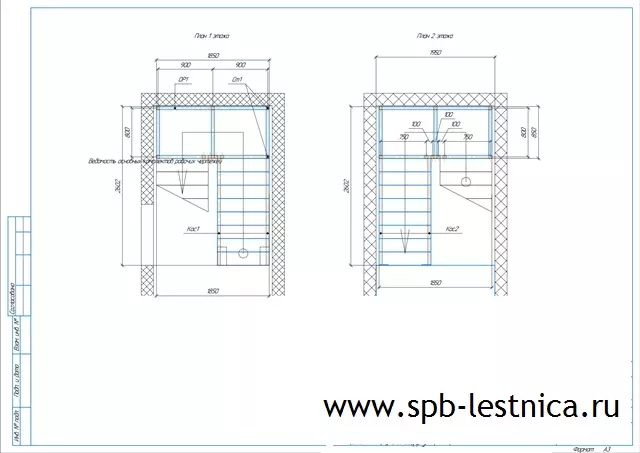

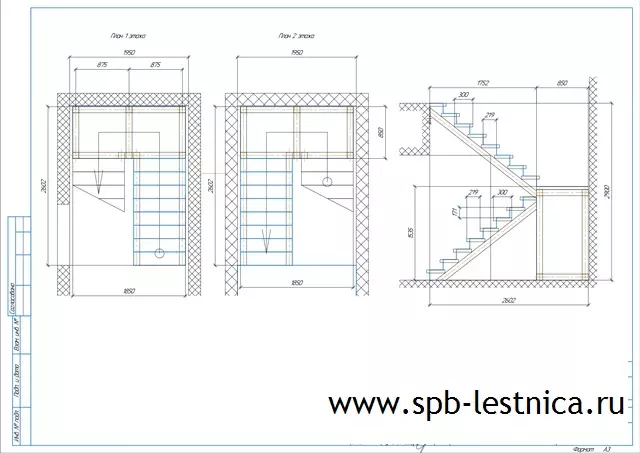

Чертежи разработаны для изготовления металлической лестницы на уголках и профильной трубы с 16 (шестьнадцатью) прямыми ступенями и с поворотной площадкой на 180 градусов для частного дома на второй этаж.

Зашивка лестницы согласно тех заданию будет сделана деревом. Ступени, столбы входные, перила (поручни) и площадка из дуба или ясеня. Подступени, отделка низа и торца мебельным щитом 18 мм толщиной из сосны или МДФ.

1. Основные исходные данные:

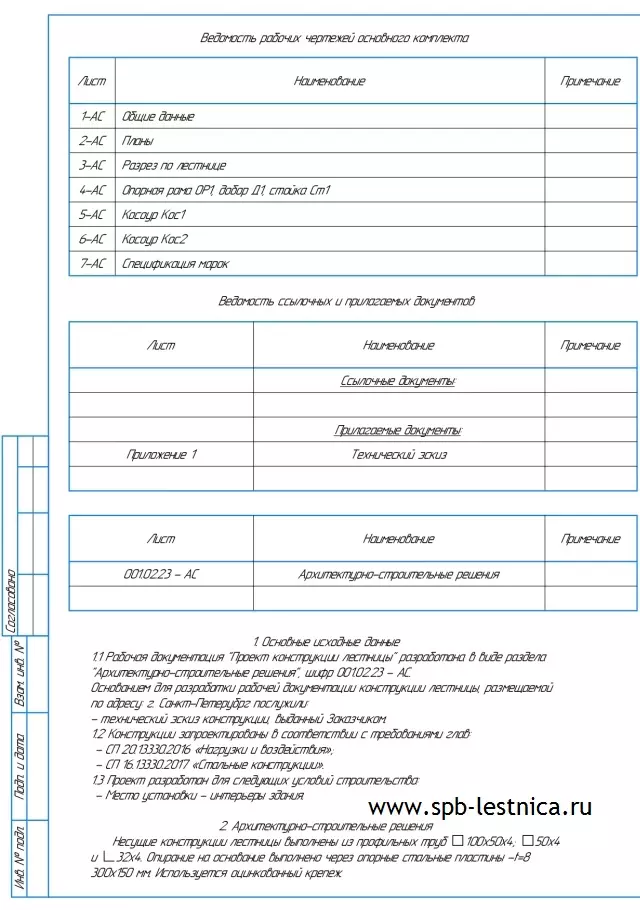

1.1 Рабочая документация "Проект конструкции лестнцы" разработана в виде раздела "Архитектурно-строительные решения", шифр 001.02.23 - АС. Основанием для разработки рабочей документации конструкции лестницы, размещаемой по адресу: г Санкт-Петерубрг послужило:

- технический зскиз конструкции, выданный Заказчиком.

1.2 Конструкции запроектированы в соответствии с требованиями глав:

- СП20.13330.2016 «Нагрузки и воздействия», СП 16.13330.2017 «Стальные конструкции».

1.3 Проект разработан для следующих условий строительства:

- Место установки - интерьеры здания.

2. Архитектурно-строительные решения:

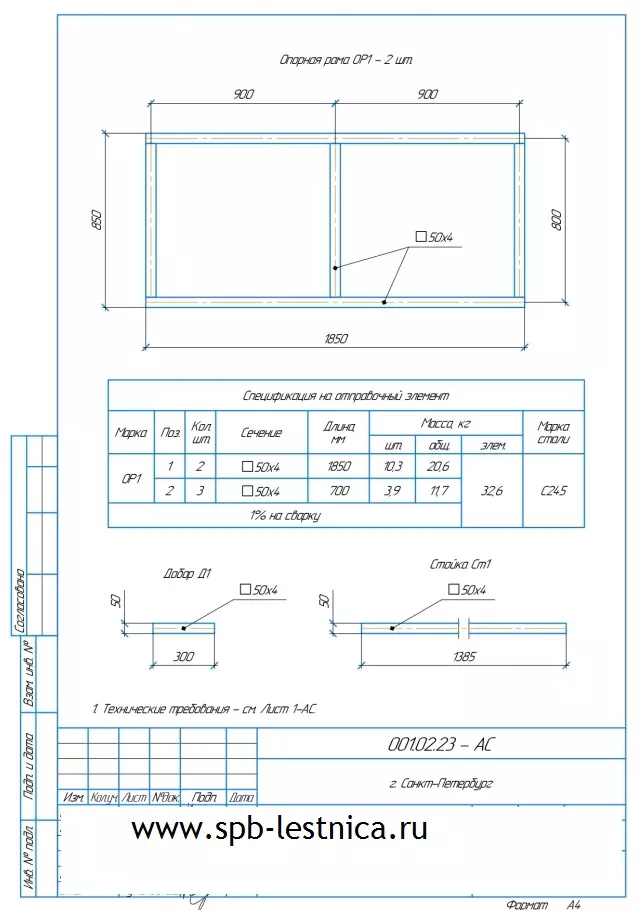

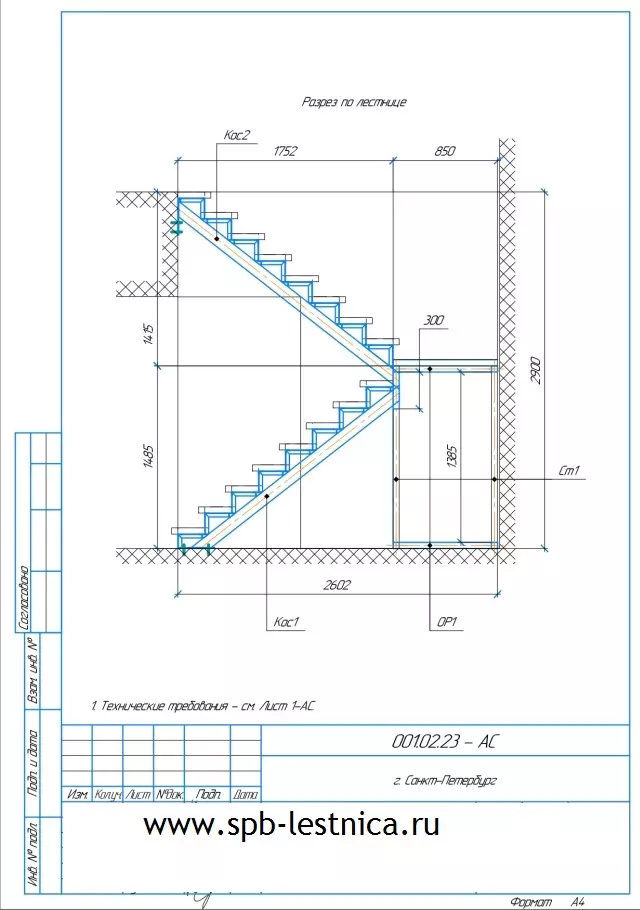

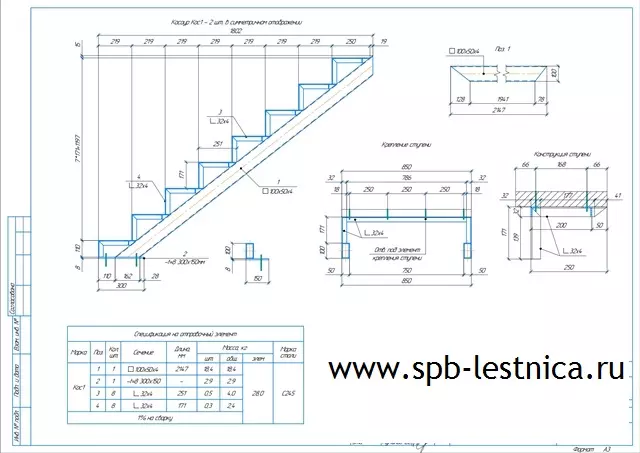

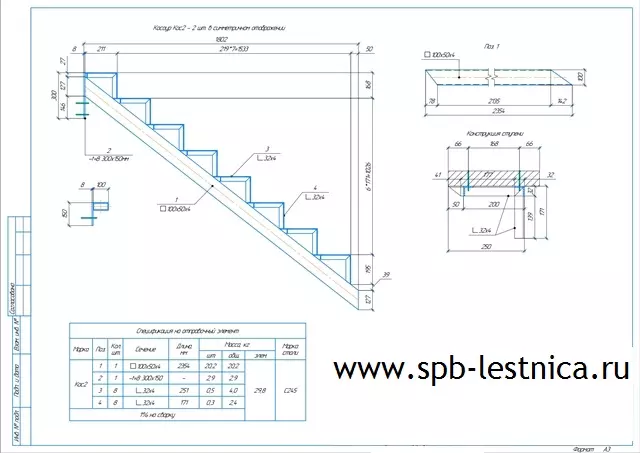

Несущие конструкции лестницы выполнены из профильных труб 100x50x4, 1350x4 и 32x4. Опирание на основание выполнено через опорные стальные пластины 300х150 мм. Используется оцинкованный крепеж.

3. Техническое требования:

1. Изготовление стальных конструкций должно осуществляться в соответствии с требованиями СП53-101-98 «Изготовление и контроль качества стальных строительных конструкций».

2. Антикоррозойная защита стальных конструкцой должна осуществляться в соответствии с требованиями СП28.13330.2017 «Защита строительных конструкций от коррозии» путем окраски лакокрасочным покрытием для металлических поверхностей змалью «Нержапласт» (ТО2312-003-98310821-20071 по фосфаторующему грунту "Фосфогрунт" в два слоя. Цвет белый.

3. Монтаж несущих конструкций должен выполняться в соответствии с требованиями СП 70.13330.2017 «Несущее и ограждающее конструкции» при соблюдении требований ГОСТ23118-2017 «Конструкции стальные строительные. Общие технические условия».

4. Катет сварного шва принимать равным наименьшей толщине свариваемых деталей.

5. Острые кромки притупить.

6. Открытый профиль заглушить. Все размеры в проекте даны с учетом заглушенных профилей.

7. Перед монтажом конструкции произвести контрольный промер места установка.

4. Оказания по изготовлению и монтажу.

1. Изготовление конструкций вести согласно СП53-101-98 «Изготовление и контроль качества стальных строительных конструкций».

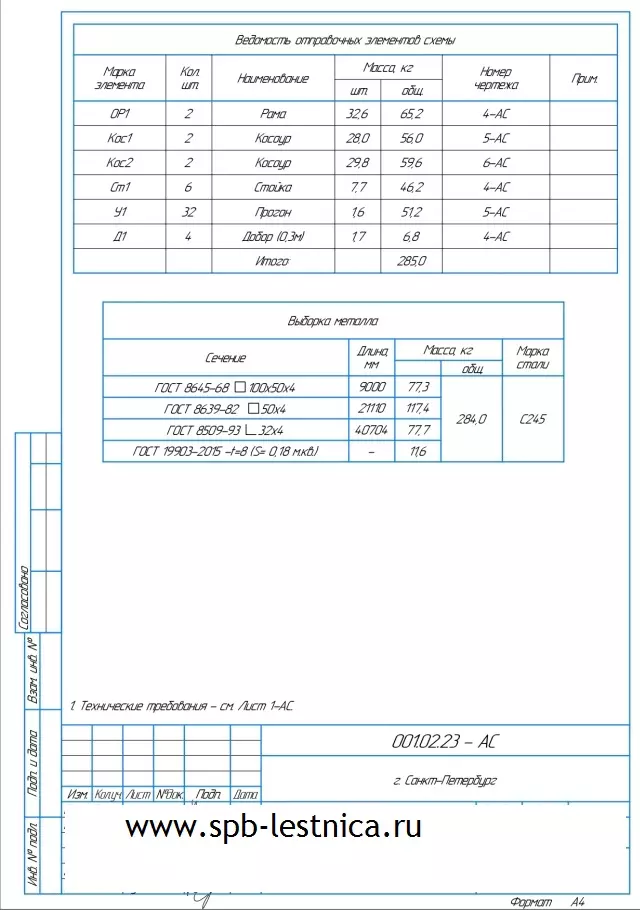

2. Материал стальных конструкций указан в ведомостях злементов.

3. Все заводские соединения злементов конструкции выполнены на сварке. Катеты сварных швов принять по наименьшей толщине свариваемых злементов и в соответствии с табл. 38 СП 16.13330.2017.

4. Конструкции сварные. Материал для сварных соединений принимать по табл. Г.1 приложения Г СП 16.13330.2017, для 4 группы конструкций, работающих во II климатическом районе, а не рассчитываемых на выносливость.

5. Монтаж конструкций вести по проекту производства работ, разработанному исходя из конкретных возможностей монтажной организации с учетом разработанной рабочей документации детальных чертежей металлоконструкций и рекомендации данного проекта в:

- ГОСТ23118-2012 "Конструкции стальные строительные. Общие техническое условия".

- СП 70.13330.2017 "Несущие и ограждающие конструкции. Монтаж стальных конструкций".

6. Монтажные соединения выполнены на болтах М12-М16. Крепежные злементы применять с антикоррозийным покрытием.

7. Все монтажные болтовые соединения выполнены на болтах из стали Ст20 нормальной точности В. Болты променять по классу прочности 8.8, гайка следует променять класса прочности №8.

8. Под гайку болта и болт следует устанавливать по одной круглой шайбе. Гайки должны быть закреплены от само отвинчивания путем постановка контргайки или пружиной шайбы.

9. Разность номинальных диаметров отверстия и болтов принимать равной 2 мм, кроме оговоренных в чертежах.
